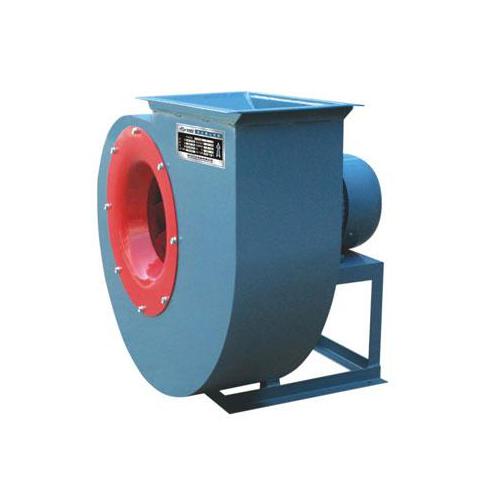

W5-47型高溫離心風機的用途 ：W5-47型高溫離心風機適用于輸送不含腐蝕性、不自燃，根據不同型號、機號可適用于250－700度溫度氣體輸送。若氣體含塵量較大，應在風機進風口前裝備除塵裝置，以提高風機的使用壽命。以保證進入風機的煙氣中含塵量低，除塵效率不得低于85%。凡進氣條件相當，性能相近者均可選用。
W5-47型高溫離心風機的型式 ：1、引風機制成單吸入，機號有No4、5、6、8、9、10、11、12、12.4九種。2、引風機又可制成順旋轉或逆旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示:逆時針旋轉，稱為左旋轉，以“左”表示。3、風機的出風口位置以機殼的出風口角度表示。“右”、“左”均可制成0°， 90°，180°三種角度。
W5-47型高溫離心風機結構特性：
風機由葉輪、機殼、進風口、傳動部等部分組成，并配帶調節門。1、葉輪:有12片，材料為16Mn后傾平板葉片，焊接于弧錐形輪蓋與平板形輪盤中間。2、機殼：用鋼板焊接成蝸形殼整體。No8以上“右”、“左”轉通用。
3、進風口:斂散式的進風口制成整體結構，用螺栓固定在機殼入口側。4、傳動組：主軸由鋼制成，采用滾珠軸承、二只并列的軸承座，用軸承潤滑脂或二硫化鑰潤滑脂潤滑和風葉自冷，結構簡單。5、調節門：調節門是風機的附件，用以調節風機的流量。調節門葉片No4-9為蝶板形No8以上為花瓣形，軸向安裝在進風口面前，由于采用了外部傳動的結構，傳動靈活方便。調節范圍由90°(全閉)到0°(全開)。調節門的扳把位置從進風口方向看，在右狽叮。對右旋轉風機扳把從下往上推是由全閉到全開方向：對于左旋風機，扳把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必側良好的潤滑，潤滑脂采用高溫(260℃)膨潤土脂，在風機高溫運轉時仍能保證潤滑作用。
W5-47型高溫離心風機參數
機號
轉速
r/min全壓
Pa流量
m3/h電動機
型號
功率 KW
5C
t=450℃2200
873-628
3583-6758
Y112M-2
4
2620
3583-3758
4267-8048
Y132S1-2
5.5
2800
1422-1030
4560-8602
Y132S2-2
7.5
5C
t=600℃2200
726-569
3583-6758
Y112M-2
4
2620
1030-146
4267-8048
Y132S1-2
5.5
2800
1167-853
4560-8602
Y132S2-2
7.5
6C
t=400℃2520
1848-1342
7091-13377
Y160M2-2
15
8C
t=350℃1860
1936-1408
12407-23403
Y180L-4
22
6C
t=450℃2550
1373-1001
6331-11944
Y160M1-2
11
2620
1854-1354
7372-13908
Y160M2-2
15
2850
2197-1578
8020-15129
Y160L-2
18.5
6C
t=600℃2250
1138-824
6331-11944
Y160M1-2
11
2620
1540-1118
7372-13908
Y160M2-2
15
2850
1825-1324
8020-15129
Y160M2-2
15
訂購須知：周口風機廠提醒您在訂購風機設備時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)厥鈧渥ⅰ?/div>
